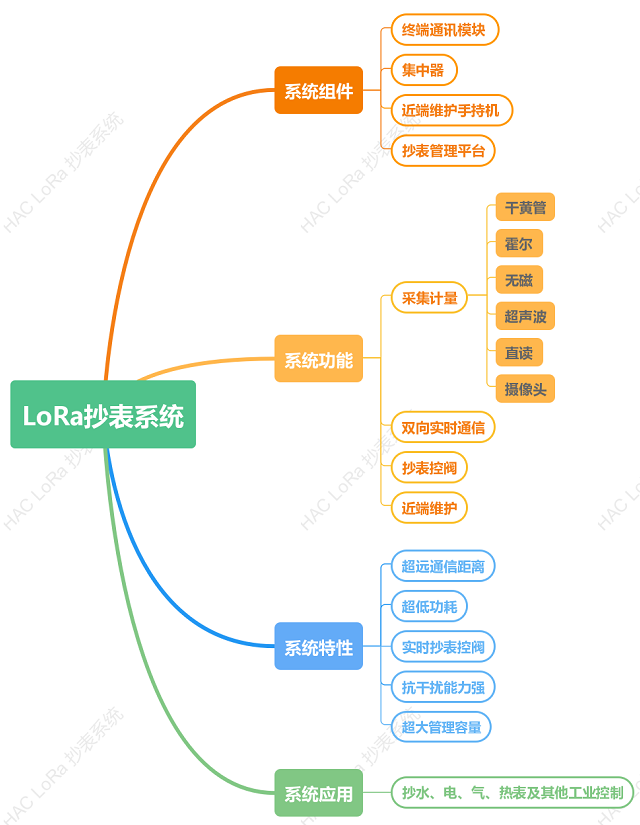

一、方案概述：　

HAC-ML(LoRa)該抄表系統是深圳市華奧通通信技術有限公司基于Lora技術開發，面向低功耗智能遠傳抄表應用的整體解決方案。方案由抄表管理平臺、集中器、近端維護手持機、終端通訊模塊組成，功能涵蓋了采集計量、雙向通信、抄表控閥，近端維護等，全面滿足自來水公司、燃?xì)夤尽㈦娋W(wǎng)公司對于無線遠傳抄表應用的各項需求。

二、系統組成及介紹：

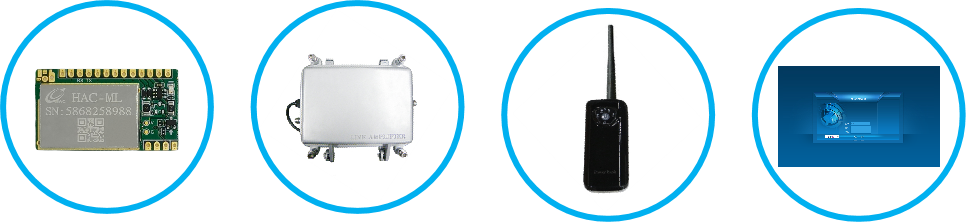

HAC-ML（LoRa）無線遠程抄表系統包括：無線抄表采集模塊HAC-ML、集中器HAC-GW-L、手持機（手持抄表終端）HAC-RHU-L、iHAC-ML抄表收費平臺（WEB服務端）。

·  HAC-ML低功耗無線抄表模塊一天發送一次數據，集采集、計量、控閥于一體。

·  HAC-GW-L集中器最大可支持5000只表，存儲5000條上行數據，能通過服務器查詢存儲數據。

·  HAC-RHU-L手持機現場可對表內HAC-ML LoRa模塊設置表ID（有防重設功能）、初始量等參數，可無線設置HAC-GW-L LoRa集中器的發射功率，用于移動手持抄表。

·  iHAC-ML抄表收費平臺可部署在云平臺，應用平臺功能豐富，大數據可做漏損分析。

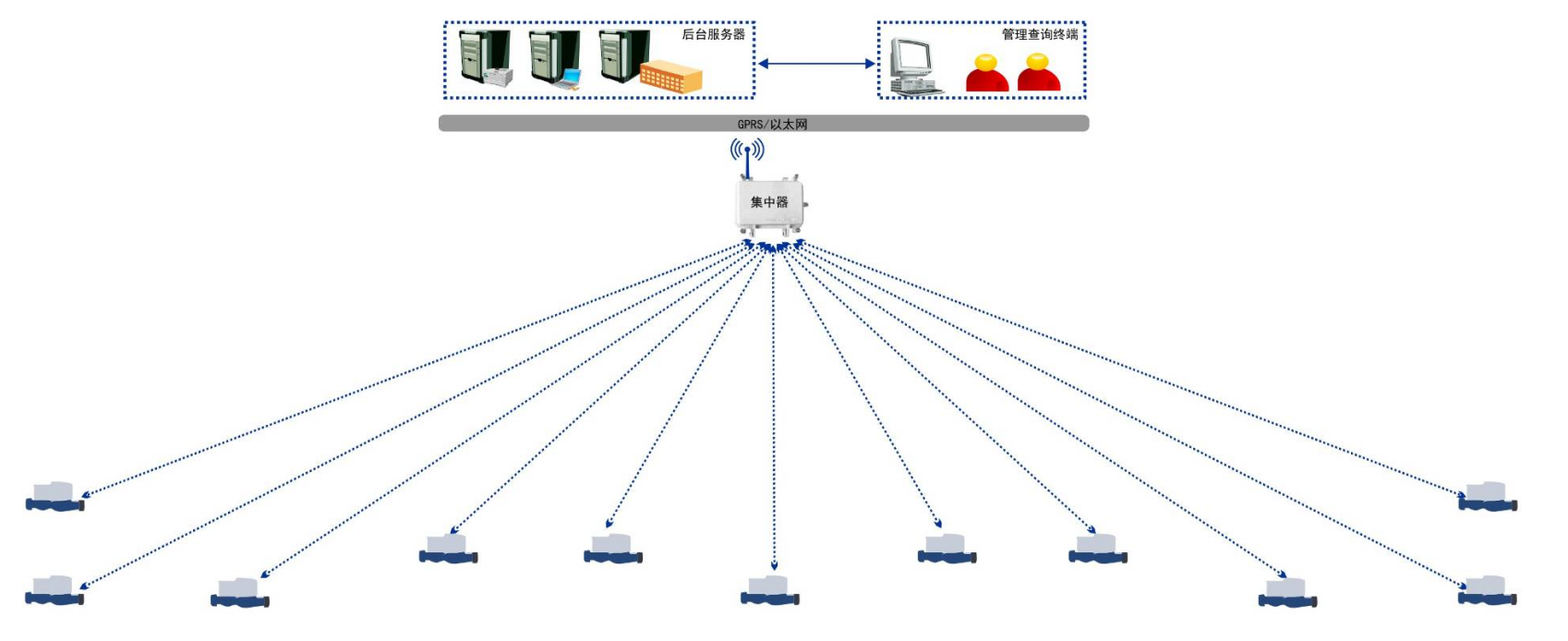

三、系統拓?fù)鋱D：

四、系統功能特點：

·  超遠距離通信：超遠距離通信：城市環境3-5km；農村環境10-15km；
·  超低功耗：終端模塊采用一節ER18505電池，壽命可達10年；
·  抗干擾能力強：采用TDMA時分多址通信技術，自動同步通信時間單元，避免數據碰撞；
·  超大管理容量：集中器最大可支持管理：5000只表。集中器存儲5000條流水?dāng)?shù)據；
·  抄表成功率高：集中器多核RF設計，同時接收多頻點、多速率的數據。

五、應用場景：

·  水表、電表、燃?xì)獗?、熱量表無線抄表，華奧通ML無線抄表方案在國內外水表抄表項目中廣泛應用。

·  現場施工量低、抄收成本低、整體實施成本低。
