HAC-MD系統介紹：

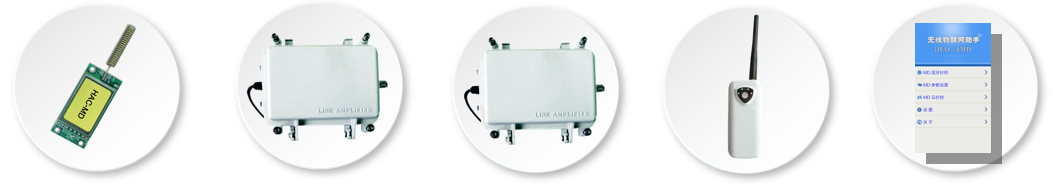

系統組成：無線抄表采集模塊HAC-MD、集中器HAC-GWD、中繼器HAC-RPD、手持機HAC-RHU、WEB服務端。

系統說明：HAC-MD模塊與HAC-RPD中繼器，HAC-GWD集中器組成一個固定的多點對一點的通訊網絡，MD定時4小時或者每計量0.5m3低速率上報一次數據直接或通過中繼器傳輸?shù)郊衅?；集中器再通過GPRS傳輸?shù)椒?wù)器。控制命令通過服務器由GPRS下載到集中器，再下發到MD模塊進行相應的控制。配套HAC-RHU手持機可組成可移動的多點對一點網絡，對MD進行適時抄表和控制。

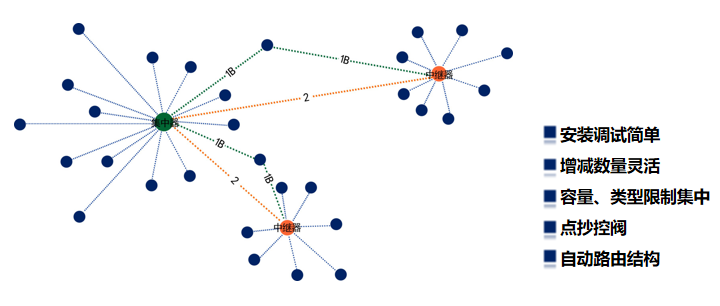

系統特點：HAC-MD組網系統方便，簡潔，靈活，用戶現場不需要任何設置。傳輸距離遠、功耗超低、體積小、可靠性高、抄表成功率高。網絡沒有邊界，方便維護、調整、擴容。HAC-GWD集中器至少可以管理2000臺HAC-MD，每天都會有數據更新。

HAC-GWD集中器功能特點：

·  遠程服務器通過集中器GPRS網關接收HAC-MD發射的數據和中繼器轉發的數據。

·  集中器含GPRS網關，可通過內部串口設置初始GPRS網絡參數功能，網絡連通后，可實現遠程設置。

·  新設備上電開啟后，為華奧通默認設置，將連通華奧通服務器，可由華奧通遠程設置集中器初始參數。

·  提供集中器動態鏈接庫、上位機數據接口軟件支持服務器開發。

·  集中器內置專用雙核無線模塊HAC-MR-D。

·  含室外用IP67防水型金屬外殼; 電源指示燈,無線通訊指示燈,GSM/LTE在線指示燈。

·  含110V-220V AC/DC工業電源。

·  溫度范圍：-40℃~80℃

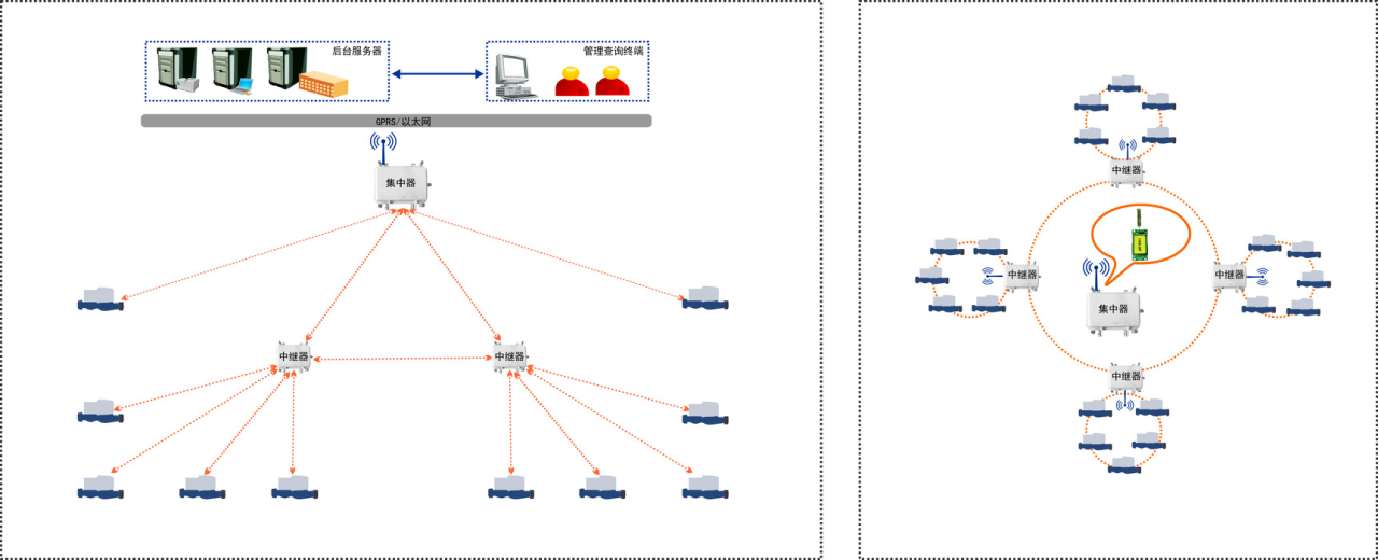

集中抄表模式：

HAC-GWD集中器性能參數：

GPRS模塊性能參數：

尺寸：160mm×110mm×60mm
